持久性的数据是存储在外部磁盘上的，如果没有文件系统，访问这些数据就需要直接读写磁盘的sector，实在太不方便了。而文件系统存在的意义，就是能更有效的组织、管理和使用磁盘上的这些raw data。

所谓持久性（persistance），就是指即便面对困难、挑战，依然可以持续，对于设备来说，就是面对掉电、操作系统crash，依然可以保持数据的持久存在。

文件系统的组成

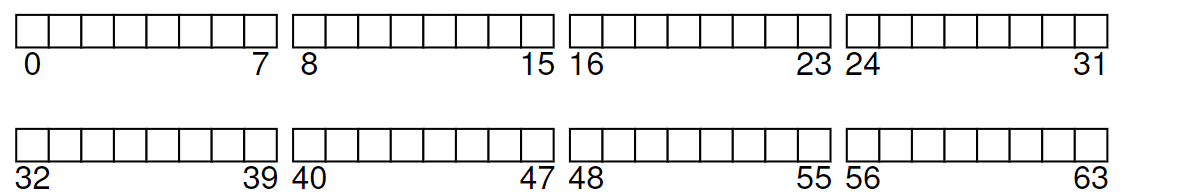

要管理，就得先划分，那按照什么粒度划分呢？因为磁盘上的数据要和内存交互，而内存通常是以4KB为单位的，所以从逻辑上，把磁盘按照4KB划分比较方便（称为一个block）。现在假设由一个文件系统管理64个blocks的一个磁盘区域：

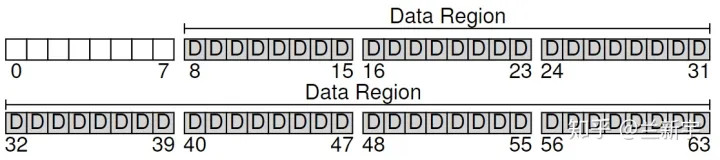

那在这些blocks中应该存储些什么？文件系统的基础要素自然是文件，而文件作为一个数据容器的逻辑概念，本质上是一些字节构成的集合，这些字节就是文件的user data（对应下图的"D"）。

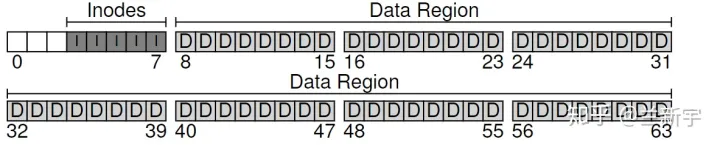

除了文件本身包含的数据，还有文件的访问权限、大小和创建时间等控制信息，这些信息被称为meta data。meta data可理解为是关于文件user data的data，这些meta data存储的数据结构就是inode（对应下图的"I"，有些文件系统称之为dnode或fnode）。

inode 不存储文件名，文件名存储在目录中，详细看下文

inode是"index node"的简称，在早期的Unix系统中，这些nodes是通过数组组织起来的，因此需要依靠index来索引数组中的node。假设一个inode占据256字节，那么一个4KB的block可以存放16个inodes，使用5个blocks可以存放80个inodes，也就是最多支持80个文件。

inode 的内容

inode 包含文件的元信息，具体来说有以下内容：

• 文件的字节数
• 文件拥有者的 User ID
• 文件用户组的 Group ID
• 文件的读、写、执行权限
• 文件的时间戳，共有三个：
• ctime 指 inode 上一次变动的时间
• mtime 指文件内容上一次变动的时间
• atime 指文件上一次打开的时间
• 链接数，即有多少文件名指向这个 inode
• 文件数据 block 的位置
  可以用 stat 命令，查看某个文件的 inode 信息：

[Linux]$ stat abc.txt
  File: 'abc.txt'
  Size: 7805      Blocks: 16         IO Block: 4096   regular file
Device: fc09h/64521dInode: 152067      Links: 1
Access: (0664/-rw-rw-r--)  Uid: ( 5000/shiyanlou)   Gid: ( 5000/shiyanlou)
Access: 2018-01-16 15:14:20.419663570 +0800
Modify: 2018-01-16 15:14:28.331874373 +0800
Change: 2018-01-16 15:14:28.331874373 +0800
 Birth: -

总之，除了文件名以外的所有文件信息，都存在 inode 之中。至于为什么没有文件名，下文会有详细解释。
每个 inode 都有一个号码，操作系统用 inode 号码来识别不同的文件。
这里值得重复一遍，Unix/Linux 系统内部不使用文件名，而使用 inode 号码来识别文件。对于系统来说，文件名只是 inode 号码便于识别的别称或者绰号。
表面上，用户通过文件名打开文件。实际上，系统内部将这个过程分成三步：

1. 系统找到文件名对应的 inode 号码
2. 通过 inode 号码，获取 inode 信息
3. 根据 inode 信息，找到文件数据所在的 block，读出数据。

使用 ls -l 命令查看文件名对应的 inode 号码：

[Linux]$ ls -i abc.txt
152067 abc.txt

bitmap

同内存分配一样，当有了新的数据产生时，我们需要选择一个空闲的block来存放数据，此外还需要一个空闲的inode。所以，需要追踪这些inodes和data blocks的分配和释放情况，以判断哪些是已用的，哪些是空闲的。

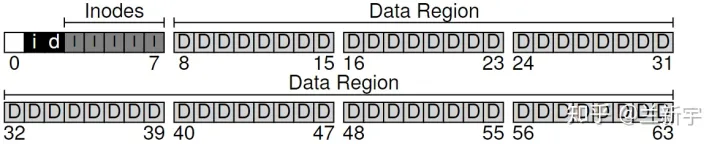

最简单的办法就是使用bitmap，包括记录inode使用情况的bitmap（对应下图的"i"），和记录data block使用情况的bitmap（对应下图的"d"）。空闲就标记为0，正在使用就标记为1。

superblock

因为block是最小划分单位，所以这里使用了两个blocks来分别存储inode bitmap和data block bitmap，每个block可以容纳的bits数量是4096*8。而这里我们只有80个inodes和56个data blocks，所以是绰绰有余的。

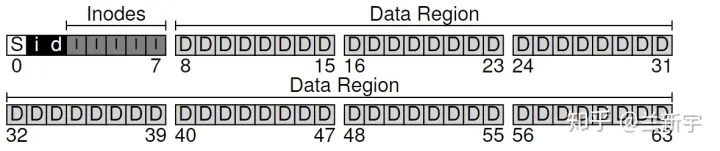

还剩下开头的一个block，这个block是留给superblock的（对应下图的"S"）。

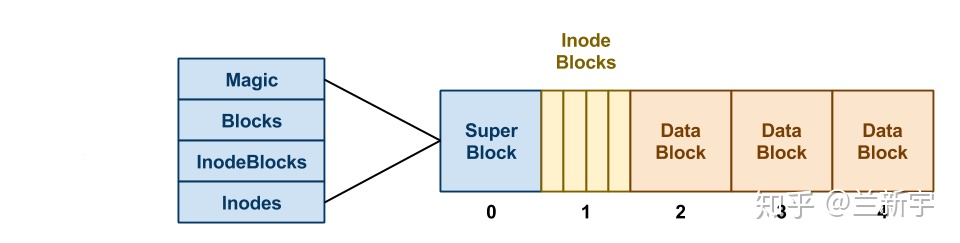

这个superblock包含了一个文件系统所有的控制信息，比如文件系统中有多少个inodes和data blocks，inode的信息起始于哪个block（这里是第3个），可能还有一个区别不同文件系统类型的magic number。因此，superblock可理解为是文件系统的meta data。

文件寻址

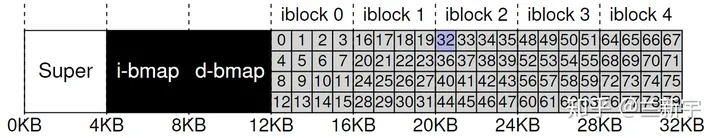

这5个blocks中的80个inodes构成了一个inode table。假设一个inode的大小是256字节，现在我们要访问第32个文件，那就要先找到这个文件的控制信息，也就是第32个inode所在的磁盘位置。它应该在相对inode table起始地址的8KB处（32*256=8192），而inode table的起始地址是12KB，所以实际位置是20KB。

磁盘同内存不同，它在物理上不是按字节寻址的，而是按sector。一个sector的大小通常是512字节，因此换算一下就是第40个sector（20*1024/512）。

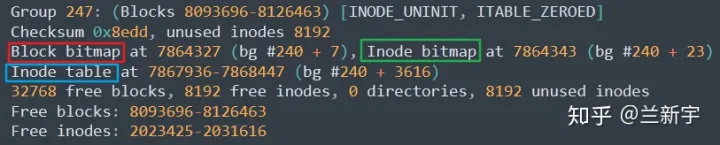

对于ext2/3/4文件系统，以上介绍的这些inode bitmap, data block bitmap和inode table，都可以通过一个名为"dumpe2fs"的工具来查看其在磁盘上的具体位置：

如果只需要查看inode的使用情况，那么直接使用"df -i"命令即可：

那通过inode如何找到对应的文件呢？根据大小的不同，一个文件需要占据若干个blocks，这些blocks可能是磁盘上连续分布的，也可能不是。所以，比较好的办法是使用指针，指针存储在inode中，一个指针指向一个block。

不过，在这个简化的示例里，并不需要C语言里那种指针，只需要一个block的编号就可以了。如果文件比较小，占有的blocks数目就比较少，那么一个256字节的inode就能存储这些指针。假设一个inode最多能包含12个指针，那么文件的大小不能超过48KB。

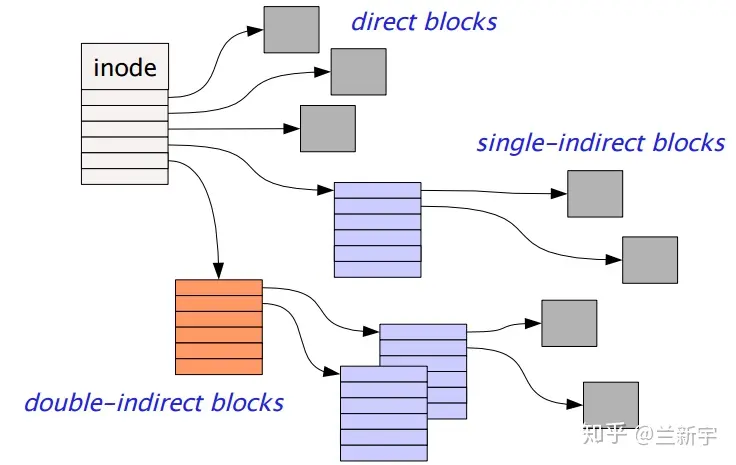

那如果超过了怎么办？可由inode先指向一个block，这个block再指向分散的data block，这种方法称为multi-level index。inode在指向中间block的同时，也可以直接指向data block。假设一个指针占据4个字节，那么一个中间block可存储1024个指针，二级index的寻址范围就可超过4MB，三级index则可超过4GB。

有没有觉得很像内存管理中的多级页表？事实上，它们的原理可以说是一样的，文件在磁盘上的实际block分布对等于内存的物理地址，而各级index就对等于内存的虚拟地址。

这种只使用block指针的方式（可被称为"pointer-based"）被ext2和ext3文件系统所采用，但它存在一个问题，对于占据多个data block的文件，需要较多的meta data。

另一种实现是使用一个block指针加上一个length来表示一组物理上连续的blocks（称为一个extent，其中length以block为单位计），一个文件则由若干个extents构成。这种"extent-based"的方式被后来的ext4文件系统所采用。

struct ext4_extent {
    __le32  ee_block;   /* first logical block extent covers */
    __le16  ee_len;     /* number of blocks covered by extent */
    ...
};

相比"pointer-based"而言，"extent-based"由于需要磁盘上连续的free space，灵活性稍差，适用于磁盘空闲空间比较充足的场景。

目录文件

Unix/Linux 系统中，目录（directory）也是一种文件。打开目录，实际上就是打开目录文件。

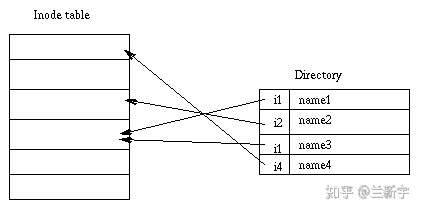

目录文件的结构非常简单，就是一系列目录项（dirent）的列表。每个目录项，由两部分组成：所包含文件的文件名，以及该文件名对应的 inode 号码。如果要查看文件的详细信息，就必须根据 inode 号码，访问 inode 节点，读取信息。

目录的执行权限
目录文件的读权限（r）和写权限（w）只是针对目录文件本身。由于目录文件内只有文件名和 inode 号码，所以如果只有读权限，只能获取文件名，无法获取其他信息。

[Linux]$ ls -l
drw-rw-rw-  2 glenn glenn  4096 Dec  5 18:11 test/
[Linux]$ls -l test/
total 0
d????????? ? ? ? ?            ? ./
d????????? ? ? ? ?            ? ../
-????????? ? ? ? ?            ? b.txt

要读取 inode 节点内的信息具有文件夹的执行权限（x）。

各级目录构成了访问文件的路径，不同于windows操作系统的drive分区，类Unix系统中的"mount"操作让所有的文件系统的挂载点都是一个路径，形成了树形结构。从抽象的角度，目录也可视作一种文件，只是这种文件比较特殊，它的user data存储的是该路径下的普通文件的inode编号。

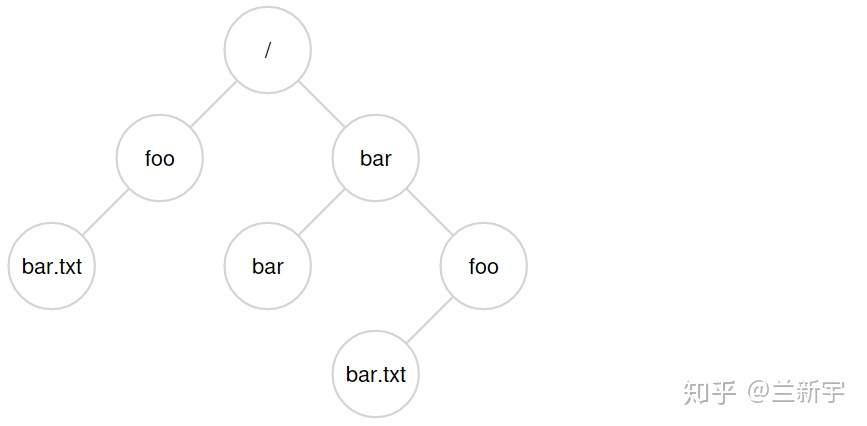

所以，如下图所示的这样一个路径结构，假设要在"/foo"目录下创建一个文件"bar.txt"，那么需要从inode bitmap中分配一个空闲的inode，并在"/foo"这个目录中分配一个entry，以关联这个inode号。

接下来，我们要读取刚才创建的这个"/foo/bar.txt"文件，那么先得找到"/"这个目录文件的inode号（这必须是事先知道的，假设是2）。然后访问这个inode指向的data block，从中找到一个名为"foo"的entry，得到目录文件"foo"的inode号（假设是44）。重复此过程，按图索骥，直到找到文本文件"bar.txt"的inode号。

inode 的特殊作用

由于 inode 号码与文件名分离，这种机制导致了一些 Unix/Linux 系统特有的现象。

1. 当文件名包含特殊字符，无法正常删除时。可以删除 inode 节点，就能直接删除文件。
2. 移动文件或重命名文件，只是改变文件名，不影响 inode 号码。所以在 Linux 中移动文件不论大小基本秒成。
3. 打开一个文件后，系统就以 inode 号码来识别文件，不再考虑文件名。因此，系统无法从 inode 号码得知文件名。

第 3 点使得在更新软件时可以不关闭、不重启软件。因为系统通过 inode 号码，识别运行中的文件，软件更新的时候，新版文件以同样的文件名，生成一个新的 inode，不会影响到运行中的文件。等到下一次运行这个软件的时候，文件名就自动指向新版文件，旧版文件的 inode 则被回收。

软链接存储
